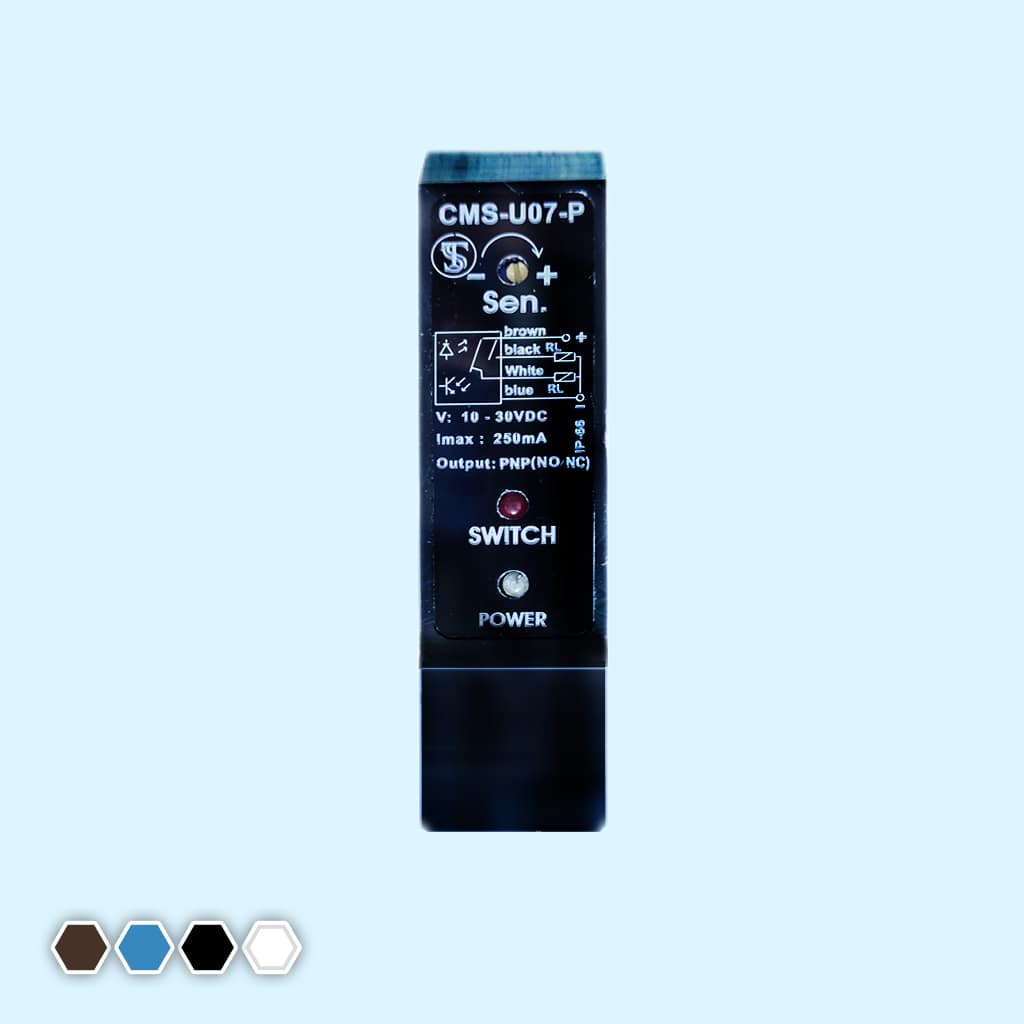

سنسور کد رنگ CMS U07-N/P

سنسور کد رنگ بمنظور تشخیص کدهای رنگی روی لفافه های بسته بندی طراحی و ساخته شده است. اساس کار این سنسورها ارسال نور سفید مدوله شده و دریافت انعکاس آن از سطح مورد نظر می باشد. این سنسور باید با فاصله mm15 و بصورت عمود بر سطح طوری نصب شود که نقطه نورانی تشکیل شده کاملًا واضح باشد و فاصله سنسور و سطح کاغذ بیشتر ازmm 0.5 نوسان نداشته باشد .این سنسور دارای یک پتانسیومتر تنظیم می باشد که به روش زیر تنظیم می شود :

اگر رنگ مارکها از رنگ های زمینه تیره تر باشد نقطه نورانی را روی تیره ترین رنگ زمینه آورده و پتانسیومتر را در جهت عقربه های ساعت آنقدر می چرخانیم تا LED قرمز روی سنسور روشن شود . در صورتیکه رنگ مارکها از رنگ های زمینه روشنتر باشد نقطه نورانی را روی رنگ مارک آورده و پتانسیومتر را آنقدر در جهت عقربه های ساعت می چرخانیم تا LED قرمز روی سنسور روشن شود .

نحوه سیم بندی : این سنسور سه سیمه در دو نوع PNP و NPN قابل سفارش است . بوسیله یک کلید که روی سنسور تعبیه شده خروجی در حالتهای NO و NC قابل انتخاب است .

دستگاه دارای دو نشان دهنده بشرح زیر می باشد :
LED سبز : نشان دهنده وصل بودن ولتاژ تغذیه ورودی
LED قرمز : نشان دهنده فعال شدن رله خروجی
